PVT-panelen en de warmtepomp: zo werken ze samen als één systeem

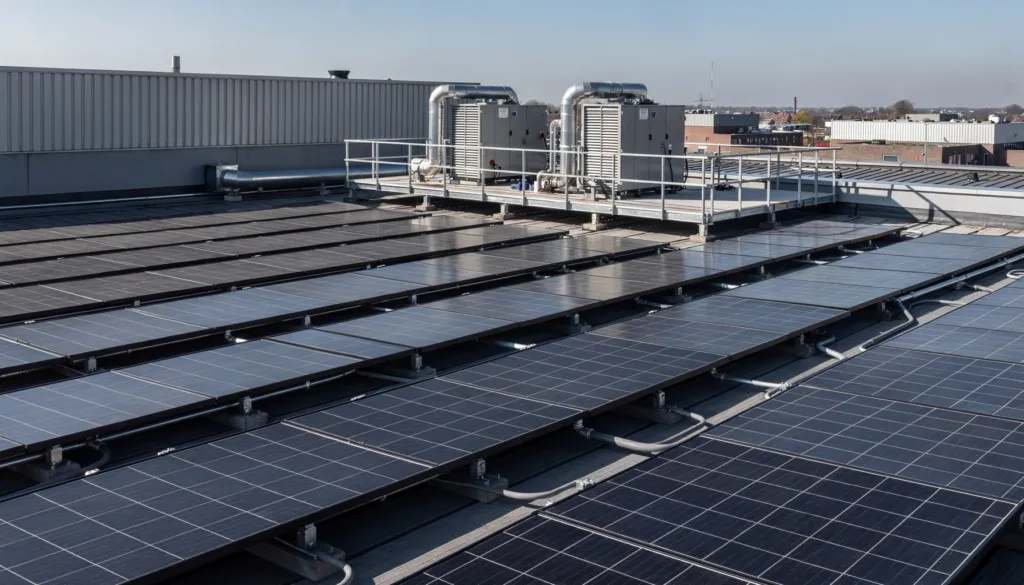

PVT-panelen leveren op zichzelf geen bruikbare verwarming. Pas in combinatie met een warmtepomp wordt de opgewekte warmte omgezet naar een temperatuur waar je iets mee kunt: ruimteverwarming, tapwater of proceswarmte. De PVT panelen warmtepomp combinatie vormt daarmee één geïntegreerd systeem, niet twee losse installaties naast elkaar.

In dit artikel leggen we uit hoe die samenwerking precies werkt, met een concreet rekenvoorbeeld en een praktische checklist. Zo weet je waar je op moet letten voordat je een keuze maakt.

Wat gebeurt er precies tussen paneel en pomp?

Kort samengevat: het thermische deel van het PVT-paneel onttrekt laagwaardige warmte aan de buitenlucht, en de warmtepomp waardeert die warmte op naar een bruikbare temperatuur. Zonder warmtepomp blijft die warmte te koud om mee te verwarmen. Zonder paneel heeft de warmtepomp geen efficiënte bron.

Het thermische paneel werkt met een klein temperatuurverschil.
Het thermische paneel onttrekt energie aan de buitenlucht via een kleine temperatuursprong van circa 3 à 4 graden Celsius tussen de inkomende en uitgaande vloeistof.
Die paar graden lijken weinig, maar ze zijn de brandstof voor de warmtepomp.

De verhouding tussen zon en buitenlucht als energiebron is daarbij belangrijk om te begrijpen.
Circa 80% van de energiebron bestaat uit buitentemperatuur en wind; slechts circa 20% is afkomstig van zoninstraling.

Daardoor presteert het systeem ook ‘s nachts, bij bewolking en in de winter.
Dat maakt het fundamenteel anders dan puur zonnewarmte, die alleen werkt als de zon schijnt.

Concreet rekenvoorbeeld: van buitenlucht naar bruikbare warmte

Om het werkingsprincipe tastbaar te maken, werken we een voorbeeld uit met een realistische wintersituatie. Stel: het is een frisse dag met een buitentemperatuur van 10 graden Celsius.

Rekenvoorbeeld: bij een buitentemperatuur van 10 °C stuurt de warmtepomp vloeistof van ~3 °C naar de panelen; na passage keert die terug op ~7 °C.
Die 4 graden zijn de gewonnen energie die de warmtepomp opwaardeert tot bruikbare warmte.

Wat betekent dit in de praktijk? De warmtepomp pompt continu vloeistof rond tussen het PVT-veld en zichzelf. Elke ronde langs de panelen levert een klein temperatuurverschil op. De warmtepomp verzamelt die kleine beetjes energie en zet ze via het koudemiddelcircuit om naar een temperatuur die geschikt is voor bijvoorbeeld vloerverwarming, een zwembadbassin of een tapwatervoorraad.

Het bijzondere zit in de robuustheid van dit proces.
Het systeem is operationeel tot −25 °C.
En anders dan bij een klassieke luchtwarmtepomp, blijft het rendement stabiel op de momenten dat je het juist het hardst nodig hebt.
De COP varieert seizoensgebonden maar valt, anders dan bij een luchtwarmtepomp, niet weg op momenten van hoogste warmtevraag.

Waarom deze combinatie beter presteert dan een losse luchtwarmtepomp

Een warmtepomp die rechtstreeks lucht als bron gebruikt, kent een bekend probleem: invriezing. Bij lage temperaturen slaat ijs neer op de warmtewisselaar, waardoor het systeem regelmatig moet ontdooien. Iedere ontdooicyclus kost energie zonder dat er warmte wordt geleverd.

Een PVT-veld heeft hier een structureel voordeel door zijn fysieke opbouw. Een compacte buitenunit heeft weinig ruimte tussen de lamellen, waardoor die snel dichtslibben met ijs. Een PVT-veld beschikt daarentegen over een veel groter oppervlak, waardoor de luchtstroom langer intact blijft en ontdooien in de praktijk doorgaans niet nodig is. Dat verschil telt op in het jaarrendement.

Het resultaat is meetbaar. Een PV-TE systeem presteert gemiddeld circa 25% beter dan een losse luchtwarmtepomp, wat komt doordat water als medium in combinatie met PVT stabieler en kwalitatief beter presteert dan lucht als directe bron. Vertaald naar de SCOP (de seizoensgebonden jaarprestatie van een warmtepomp): hoe minder vaak een bron moet ontdooien, hoe hoger het jaarrendement uitpakt, juist in de winter wanneer de warmtevraag het grootst is.

Er is nog een interessant neveneffect dat vaak onderschat wordt: vocht. Wanneer vochtige lucht langs het koude paneeloppervlak stroomt, condenseert waterdamp en komt daarbij latente warmte vrij die direct wordt benut. In het Nederlandse zeeklimaat levert dat vooral ‘s nachts en in de vroege ochtend een waardevolle bijdrage aan de energieopbrengst.

Welk koudemiddel gebruikt de warmtepomp?

De keuze voor het koudemiddel in de warmtepomp bepaalt mede hoe goed het hele systeem presteert, zeker bij hogere temperaturen. Wij werken uitsluitend met warmtepompen op een natuurlijk koudemiddel, wat beter scoort op milieu-impact en hogere prestaties geeft bij hoge aanvoertemperaturen.

Dat is relevant omdat de warmtepomp in dit systeem geen bijkomstigheid is. De warmtepomp is geen los alternatief maar een geïntegreerd onderdeel van het PV-TE systeem. Beide componenten zijn op elkaar afgestemd: het paneel levert een stabiele bron, de pomp waardeert die op tot temperaturen die geschikt zijn voor ruimteverwarming, tapwater of zelfs industriële processen tot 90 graden.

Wil je precies weten wat er binnen het paneel zelf gebeurt, van PV-cel tot warmtewisselaar? Lees dan de uitgebreide technische uitleg over hoe een PVT-paneel werkt, inclusief rekenvoorbeeld en veelgemaakte fouten.

Checklist: is de PVT-warmtepomp combinatie geschikt voor jouw pand?

Voordat je een systeem laat ontwerpen, is het verstandig een aantal zaken op een rij te zetten. Onderstaande checklist helpt je om snel te bepalen of PVT met warmtepomp een logische route is voor jouw situatie.

• Heb je voldoende plat dakoppervlak beschikbaar? Reken op ongeveer 2,5 m² per paneel, inclusief ruimte voor leidingwerk.
• Kun je oost-west oriënteren in plaats van zuid? Dat levert de hoogste thermische opbrengst op, omdat spreiding over de dag zwaarder weegt dan piekzoninstraling.
• Speelt netcongestie een rol op jouw locatie? Dan is het de moeite waard om te kijken naar de verhouding tussen PV-opwek en thermische opwek.
• Is er behoefte aan zowel stroom als warmte, of ligt de nadruk vooral op verwarming (zoals bij een zwembad of proceswarmte)?
• Wil je een gasketel of bestaande luchtwarmtepomp vervangen, of dient het systeem als aanvulling op een bodemsysteem?
• Speelt geluidsoverlast of welstand een rol, bijvoorbeeld bij een monument of een locatie met strikte regels over buitenunits?

Loop je tegen een “nee” aan bij de eerste twee punten? Dan is een uitgebreider vooronderzoek nodig naar dakconstructie en oriëntatiemogelijkheden voordat je verdergaat. Bij “ja” op de laatste twee punten is een hybride opstelling met bodemenergie vaak het overwegen waard, waarbij PVT de dagelijkse warmtevraag opvangt en de bodem als piekvoorziening dient.

Wanneer is een losse luchtwarmtepomp toch een optie?

Een losse luchtwarmtepomp blijft in sommige gevallen een eenvoudigere keuze, bijvoorbeeld bij zeer beperkt dakoppervlak of een laag warmteverbruik. Toch loop je dan tegen een aantal praktische nadelen aan die met een PVT-systeem juist worden opgelost.

Een klassieke luchtwarmtepomp vraagt substantiële netcapaciteit, heeft een buitenunit met geluidproductie en vereist vaak een vergunning. Dat laatste speelt vooral bij bedrijventerreinen waar geluidsnormen en welstandseisen strenger zijn, of bij monumentale panden. Een PVT-systeem heeft geen extra netcapaciteit nodig, maakt geen geluid en vereist zelden een vergunning, terwijl het ook bij bewolking en vorst blijft functioneren.

In de praktijk merken we dat bedrijven deze afweging vaak onderschatten in de eerste oriëntatiefase: de vergunningsvrije route en de afwezigheid van een buitenunit besparen niet alleen doorlooptijd, maar ook discussie met omwonenden of gemeente. Meer over de kernverschillen tussen beide technieken lees je in ons artikel over PVT-panelen versus standaard PV-panelen.

Veelgemaakte fouten bij het ontwerpen van de combinatie

Een veelgemaakte fout is het dimensioneren van de warmtepomp los van het thermische veld, zonder rekening te houden met de daadwerkelijke temperatuursprong die het paneel levert. Een te krap gedimensioneerd paneeloppervlak dwingt de warmtepomp om harder te werken bij een kleiner temperatuurverschil, wat het rendement drukt.

Een andere valkuil is het kiezen van een zuidgerichte opstelling, vanuit de gedachte dat dit “logisch” is voor zonne-energie. Voor het thermische deel is dat juist niet optimaal: oost-west met spreiding over de dag levert meer op. Ten slotte wordt de rol van vocht en condensatie vaak over het hoofd gezien bij de systeemberekening, terwijl dit in het Nederlandse klimaat een structurele bijdrage aan de opbrengst levert.

Wij ontwerpen het paneelveld en de warmtepomp daarom altijd als één geheel, niet als twee gescheiden onderdelen die achteraf op elkaar worden aangesloten. Meer achtergrond over de bredere afwegingen, inclusief materialen, levensduur en subsidies, vind je in ons pillar-artikel over wat PVT-panelen zijn en hoe ze werken.

Een praktijkvoorbeeld: bij Woonin aan de Reyerslaan in Nieuwegein levert een PVT-bron van Escom de warmte voor een collectieve warmtepomp in 32 appartementen.

Veelgestelde vragen

Hoeveel PVT-panelen zijn nodig voor een warmtepomp?

Dat hangt af van de warmtevraag van het gebouw en het beschikbare dakoppervlak. Reken als vuistregel op ongeveer 2,5 m² dakoppervlak per paneel, inclusief ruimte voor leidingwerk. Een exacte berekening vraagt om inzicht in het verwarmingsvermogen van het pand en de gewenste aanvoertemperatuur.

Kan een PVT-systeem een gasketel volledig vervangen?

Ja, in de ideale configuratie kan het systeem een gasketel vervangen en functioneert het als volwaardig alternatief voor een luchtwarmtepomp. Bij een hogere warmtevraag of specifieke locatiecondities wordt het systeem vaker gecombineerd met een bodemsysteem, waarbij PVT de dagelijkse vraag opvangt en de bodem als piekvoorziening dient.

Wat is het verschil tussen PVT en een bodemwarmtepomp qua werking?

Bij een bodemwarmtepomp is de bron een boorput met een vrijwel constante temperatuur, terwijl PVT de buitenlucht als bron gebruikt via het dak. Het grote voordeel van PVT is dat er geen bronboring, bodemonderzoek of vergunning nodig is, wat de doorlooptijd van een project aanzienlijk verkort.

Werkt de combinatie ook bij bewolkt weer of ‘s nachts?

Ja. Het grootste deel van de energie komt niet uit directe zoninstraling maar uit de buitenlucht en wind, waardoor het systeem ook ‘s nachts, bij bewolking en tot temperaturen van -25 °C blijft presteren. Dat maakt de combinatie fundamenteel anders dan een systeem dat afhankelijk is van directe zonnewarmte.

Is de warmtepomp los te bestellen van de PVT-panelen?

Nee, in onze uitvoering vormt de warmtepomp een geïntegreerd onderdeel van het PV-TE systeem in plaats van een los te koppelen component. Dat zorgt ervoor dat beide onderdelen op elkaar zijn afgestemd, wat het rendement ten goede komt. Meer over ons complete aanbod en de mogelijkheden voor jouw bedrijf vind je op escom.nu.
